Module amplificateur répartiteur pour codeurs incrémentaux avec multiplexeur

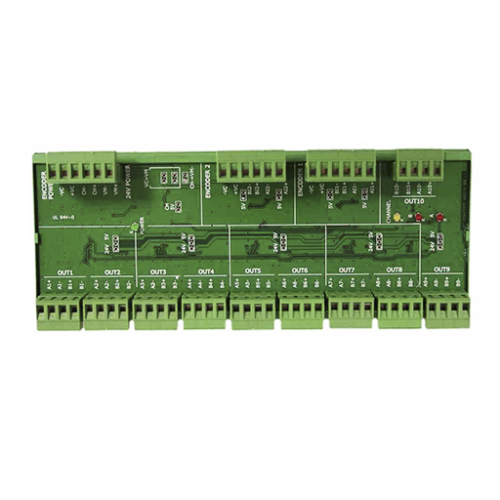

Le module amplificateur TC2V10 assure l’amplification des signaux provenant d’un codeur incrémental et la restitution sur 10 voies indépendantes. Les niveaux de tension sur les sorties sont configurables par groupe de 2 par des cavaliers. Il peut également être utilisé pour adapter le niveau de sortie électrique (par exemple pour raccorder un codeur 5V sur un automate 24V) ou pour isoler galvaniquement le codeur par rapport aux sorties. Il possède également une fonction de multiplexage permettant la sélection d’un codeur parmi les 2 entrées.
Ce produit peut être livré préconfiguré sans cavaliers pour une utilisation sur des équipements à fortes vibrations.
Ce produit existe également en version 16 sorties (TC2V16).
Caractéristiques
- Coffret encliquetable sur rail DIN
- Dimensions : 210 x 80 x H=50 mm
- Entrées et sorties des signaux : A+, A-, B+, B-
- Entrée de sélection de codeur (CH) configurable en 5V ou 10- 30V
- Entrées configurables par cavalier 5V (comp. RS422) ou 10-30V
- Leds de visualisation des 3 entrées A/B (rouges) et sélection (jaune)
- Led de présence alimentation 5V (verte)
- Sorties configurables par cavalier 5V ou +VM (10-30V)
- Alimentation du codeur sur bornes séparées
- Raccordement sur borniers à vis débrochables
- Alimentation 10-30Vdc
- Consommation 3 W max (hors charges).
